Si trabajas con transportadores, ventiladores, bombas o maquinaria agrícola, seguramente ya conoces la chumacera aunque no la llames por su nombre: es ese "bloque" atornillado por el que pasa un eje giratorio. Elegir la correcta es más fácil de lo que parece cuando entiendes qué hay dentro y qué preguntas hacerte. Aquí te lo explicamos sin jerga.
¿Qué es una chumacera?
Una chumacera —en inglés se conoce como mounted bearing o pillow block— es una unidad de rodamiento ya montada: combina un rodamiento con un soporte (una carcasa) en una sola pieza lista para atornillar a una estructura. En lugar de tener que fabricar un alojamiento a la medida para el rodamiento, la chumacera te lo entrega todo resuelto: llega ensamblada, la fijas a la base y le pasas el eje por el centro.
Esa comodidad es justamente su razón de ser. Sostiene un eje que gira, reduce la fricción y mantiene todo en su sitio, con una instalación y un mantenimiento mucho más simples que los de un rodamiento montado "a la intemperie" dentro de una máquina.
Las dos partes que la componen
Toda chumacera tiene dos elementos, y entender cada uno es la clave para elegir bien:
- El soporte o carcasa es la parte exterior, la que se atornilla a la estructura. Suele ser de hierro fundido, aunque también existe en acero, acero inoxidable o materiales termoplásticos según el uso.
- El rodamiento inserto es el corazón: el rodamiento propiamente dicho, por donde pasa y gira el eje. Va alojado dentro de la carcasa.
Hay un detalle ingenioso que conviene conocer: la superficie exterior del inserto es esférica y se asienta en la carcasa como una rótula. Eso le permite autoalinearse, es decir, compensar pequeñas desviaciones cuando el eje no queda perfectamente recto respecto al soporte. En instalaciones largas —una banda transportadora, por ejemplo— esa tolerancia evita que el rodamiento sufra por una desalineación mínima.
Tipos según cómo se monta
Las chumaceras se clasifican, sobre todo, por la forma del soporte, que depende de hacia dónde apunta el eje respecto a la superficie donde la vas a fijar:

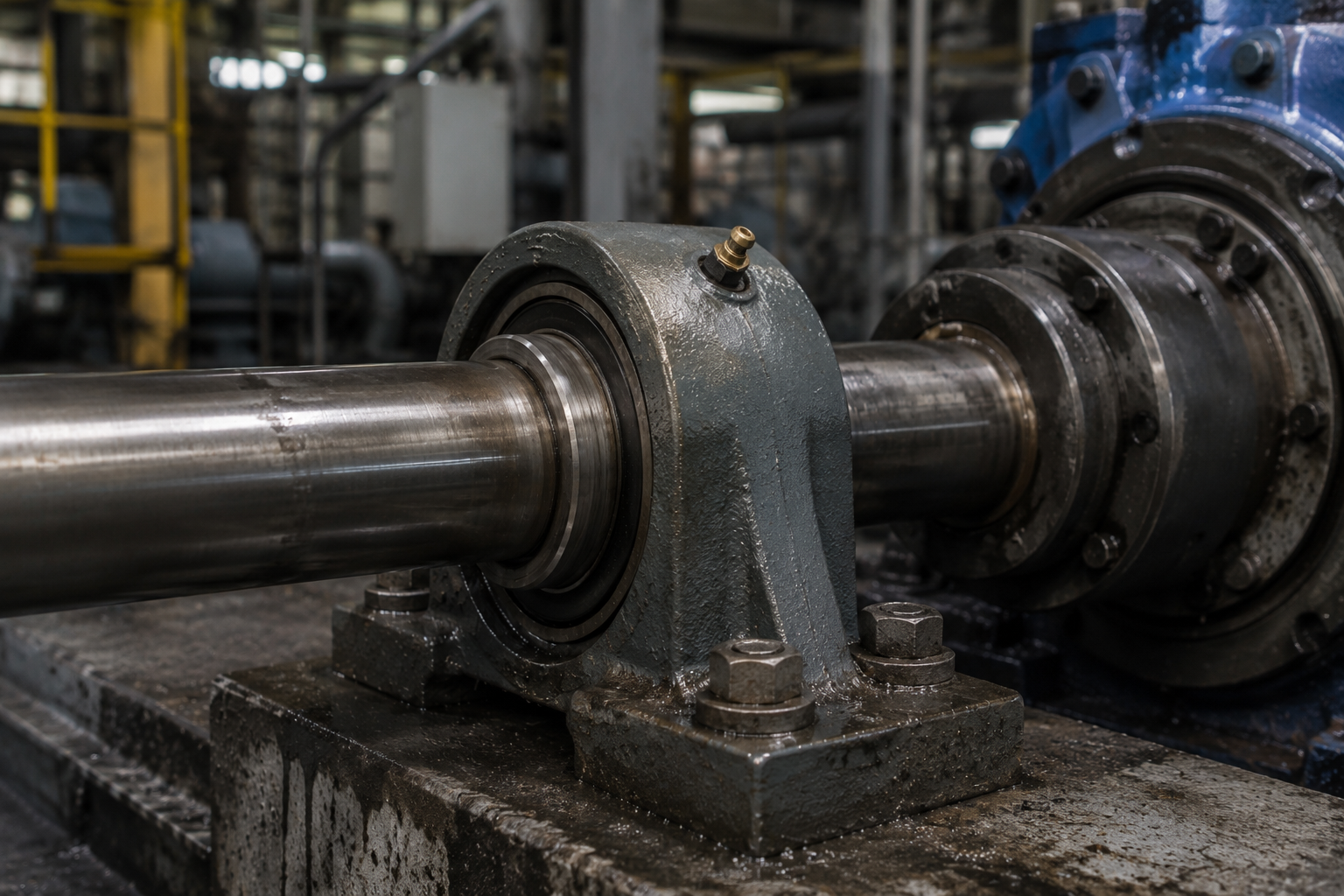

- De pie (tipo "P" o pillow block): el eje corre paralelo a la superficie de montaje. Es la más común. Se atornilla sobre una base horizontal y el eje pasa por encima, apoyado. Ideal para ejes de línea, transportadores y ventiladores.
- De brida (tipo "F" o flange): el eje va perpendicular a la superficie; la chumacera se atornilla a una pared o placa vertical y el eje la atraviesa. Útil cuando no hay una base horizontal donde apoyar.
- Tensoras o de banda: pensadas para cintas transportadoras, permiten ajustar la posición para mantener la banda tensa y centrada.
En las de brida verás distintos números de tornillos. Como referencia general, las de dos pernos sirven para espacios ajustados y cargas de ligeras a moderadas, mientras que las de cuatro pernos se usan cuando la carga es mayor, queda "en voladizo" (colgando hacia fuera) o cuando el giro invierte su sentido, porque sujetan con más firmeza.
Tipos de rodamiento inserto
Dentro de la carcasa puede ir más de un tipo de rodamiento, y esto define para qué sirve la chumacera:
- De bolas: el más habitual. Baja fricción y buen desempeño a velocidades altas, para cargas de ligeras a moderadas.
- De rodillos esféricos: soportan cargas más pesadas y toleran mejor la desalineación, a cambio de velocidades más moderadas. Es la opción para servicio pesado.
Cómo se fija al eje
De nada sirve una buena chumacera si el eje "patina" dentro del rodamiento. Por eso existen distintos métodos de fijación, y elegir el adecuado importa:
- Tornillo prisionero (setscrew): uno o dos tornillitos que aprietan contra el eje. Es el método más sencillo y económico. Funciona bien en cargas moderadas y giro en un solo sentido.
- Collar excéntrico: un anillo que se traba girándolo sobre el eje. Sujeta mejor que el prisionero y es cómodo de instalar, sobre todo cuando el giro es siempre en la misma dirección.
- Manguito adaptador (cónico): el método más firme y centrado. Es el indicado para cargas más exigentes y cuando el sentido de giro puede invertirse.
El sello y la lubricación
Un rodamiento vive o muere por su lubricación y su protección contra la suciedad. Las chumaceras traen sellos —anillos de caucho combinados con tapas o deflectores metálicos— que mantienen fuera el polvo, el agua y los contaminantes. En ambientes agresivos (polvo, humedad, exteriores), un buen sellado es la diferencia entre una pieza que dura y una que falla temprano.
La mayoría incluye además una grasera (el conector para inyectar grasa), que permite relubricar sin desmontar nada. Respetar el tipo de grasa y los intervalos que indica el fabricante es de las cosas más rentables que puedes hacer por la vida útil del equipo.
Cómo elegir la correcta: la lista rápida
Cuando vayas a pedir una chumacera, ten a mano estas respuestas. Con ellas, dar con la pieza correcta es cuestión de minutos:
- El diámetro del eje por donde va a pasar.
- El tipo de montaje: ¿el eje va horizontal sobre una base (de pie) o atraviesa una pared vertical (de brida)?
- La carga: ¿ligera y a buena velocidad, o pesada y lenta? Eso decide entre inserto de bolas o de rodillos.
- El sentido de giro: ¿siempre igual, o se invierte? Influye en el método de fijación.
- El entorno: ¿hay polvo, agua, químicos, exterior? Define el material de la carcasa y el tipo de sello.
No necesitas traer todos los datos técnicos resueltos: con el equipo que tienes y estas referencias básicas, en Bearings de Venezuela te ayudamos a identificar exactamente la que necesitas.
Señales de que una chumacera pide atención
Igual que un rodamiento suelto, una chumacera avisa antes de fallar. Presta atención a ruidos nuevos, vibración que antes no estaba, calentamiento del soporte o grasa expulsada alrededor de los sellos. Cualquiera de esas señales es motivo para revisarla antes de que el daño pase al eje y al resto del conjunto.
